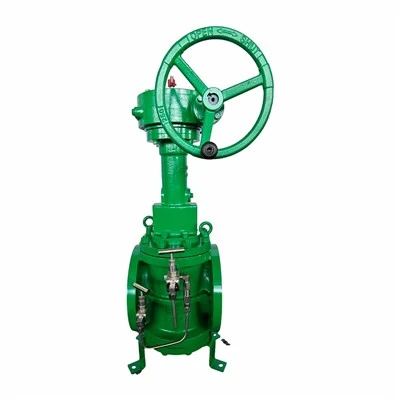

الیکٹرک ایکچوایٹر کے ساتھ ڈی بی بی پلگ والو

الیکٹرک ایکچو ایٹر کے ساتھ DBB پلگ والو ایک ڈبل بلاک اور بلیڈ پلگ والو کو الیکٹرک ایکچیویٹر کے ساتھ خودکار والو آپریشن کے لیے مربوط کرتا ہے۔

یہ ترتیب تیل اور گیس کی پائپ لائن کے منصوبوں، اسٹوریج اور منتقلی کے نظام، اور عمل کی سہولیات کے لیے موزوں ہے جس کے لیے مرکزی یا ریموٹ کنٹرول کے لیے برقی طور پر چلنے والے آئسولیشن والوز کی ضرورت ہوتی ہے۔

ایکچیویٹر کا انتخاب
ایکچیویٹر ٹارک کا انتخاب والو آپریٹنگ ٹارک، سائز، پریشر کلاس اور سروس کی شرائط کے مطابق کیا جاتا ہے۔ دستیاب ٹارک رینج 50-5000 Nm ہے۔

کنٹرول موڈ
آن-آف کنٹرول کو مکمل طور پر کھلے یا مکمل طور پر بند آپریشن کے لیے استعمال کیا جاتا ہے۔ ماڈیولنگ کنٹرول دستیاب ہے جہاں انٹرمیڈیٹ والو پوزیشننگ کی ضرورت ہے۔

ایکچوایٹر ان پٹس
ایکچیویٹر کنفیگریشن کی درخواست کرتے وقت پاور سپلائی، کنٹرول موڈ، خطرناک-علاقے کی ضروریات، انکلوژر پروٹیکشن، مینوئل اوور رائڈ اور پوزیشن فیڈ بیک کی وضاحت کریں۔

تحفظ اور بڑھتے ہوئے
IP67 انکلوژر پروٹیکشن اور آئی ایس او 5211 ماونٹنگ دستیاب ہے۔ دھماکہ-ثبوت اور ATEX کنفیگریشنز قابل اطلاق خطرناک-علاقے کی تنصیبات کے لیے مخصوص کی جا سکتی ہیں۔

ڈبل بلاک اور بلیڈ فنکشن
دو آزاد سگ ماہی رکاوٹیں اپ اسٹریم اور ڈاون اسٹریم اطراف کو الگ کرتی ہیں۔

خون کے کنکشن کے ذریعے مرکزی گہا کو دبایا جا سکتا ہے یا نکالا جا سکتا ہے۔

مخصوص آئسولیشن فنکشن DBB ہے۔ DIB-1 اور DIB-2 الگ الگ API 6D فنکشنل زمرے ہیں۔

سہ ماہی-ٹرن پلگ آپریشن
پلگ کھلی اور بند پوزیشنوں کے درمیان 90 ڈگری گھومتا ہے۔

الیکٹرک ایکچوایٹر برقی کنٹرول کو روٹری پلگ موومنٹ میں تبدیل کرتا ہے۔

کنفیگریشن خودکار والو آپریشن اور ریموٹ کنٹرول کو سپورٹ کرتی ہے۔

والو کی ترتیب
والو مواد، دباؤ کلاس، سائز اور اختتام کنکشن پراجیکٹ کی ضروریات کے مطابق بیان کیا جا سکتا ہے.

ایکچوایٹر کنفیگریشن
ایکچوایٹر ٹارک، پاور سپلائی، کنٹرول موڈ، مؤثر-علاقے کی حفاظت اور پوزیشن فیڈ بیک سائٹ کی ضروریات کے مطابق بیان کیا جا سکتا ہے۔

پروجیکٹ کی دستاویزات
مواد کے سرٹیفکیٹ، معائنہ ریکارڈ، ٹیسٹ رپورٹس اور دیگر پروجیکٹ دستاویزات جب ضرورت ہو فراہم کی جا سکتی ہیں۔

ڈیزائن اور مینوفیکچرنگ
والو API 6D اور API 599 کے حوالے سے ڈیزائن اور تیار کیا گیا ہے۔ قابل اطلاق جہتی ضروریات میں ASME B16.10 اور ASME B16.5 شامل ہیں۔

پریشر اور رساو کی جانچ
دباؤ، سیٹ اور رساو کی جانچ قابل اطلاق API 6D کے تقاضوں کے مطابق انجام دی جاتی ہے، جہاں قابل اطلاق ہو، ISO 5208 کو رساو کی شرح کے حوالہ کے طور پر استعمال کیا جاتا ہے۔ DBB ٹیسٹنگ قابل اطلاق API 6D تقاضوں کے مطابق کی جاتی ہے جب DBB فنکشن کی وضاحت کی جاتی ہے۔

معائنہ
حتمی معائنہ والو کی ترتیب، طول و عرض، مارکنگ، آپریٹنگ فنکشن، ایکچیویٹر آپریشن اور ظاہری شکل کا احاطہ کرتا ہے۔ پراجیکٹ کی ضروریات کے مطابق میٹریل سرٹیفکیٹ، معائنہ ریکارڈ اور ٹیسٹ رپورٹس فراہم کی جا سکتی ہیں۔

تعمیل
API 607 ​​/ API 6FA فائر-محفوظ ضروریات اور NACE MR0175 / ISO 15156 sour-سروس کے تقاضوں کی وضاحت کی جا سکتی ہے جہاں پراجیکٹ کی ضرورت ہو۔
