API سافٹ سیلنگ پلگ والو ایک آستین-قسم کا پلگ والو ہے جس میں پلگ کے ارد گرد نرم سیلنگ آستین ہوتی ہے، جو پانی، بھاپ، گیس اور تیل کی خدمات کی پائپ لائن کو الگ کرنے کے لیے کلاس 150–900 اور NPS 1/2–24 میں دستیاب ہے۔
تکنیکی وضاحتیں
|
پیرامیٹر |
تفصیلات |
|
پریشر کلاس |
کلاس 150، 300، 600، 900 |
|
برائے نام سائز |
NPS 1/2–24" |
|
ساختی انداز |
قبل مسیح |
|
جسمانی مواد |
WCB، WCC، CF8، CF8M، CF3، CF3M، UB6، وغیرہ۔ |
|
پلگ مواد |
WCB، WCC، CF8، CF8M، CF3، CF3M، UB6، وغیرہ۔ |
|
آستین کا مواد |
PTFE 120 ڈگری سے کم یا اس کے برابر / RPTFE 180 ڈگری سے کم یا اس کے برابر / PPL 260 ڈگری سے کم یا اس کے برابر |
|
ڈرائیونگ موڈ |

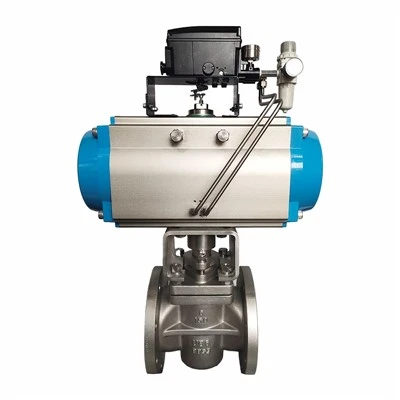

رینچ، کیڑا اور کیڑا گیئر، نیومیٹک، الیکٹرک ایکچویٹر |
|
ڈیزائن معیاری |
API 599، API 6D |
|
چہرہ-سے-چہرے کا طول و عرض |
ASME B16.10 |
|
کنیکٹنگ Flange |
ASME B16.5 |
|
ٹیسٹ اور معائنہ |
API 598، API 6D |
نرم سگ ماہی کی تعمیر
آستین-منسلک پلگ
پلگ نرم سیلنگ آستین کے اندر گھومتا ہے، جو بند ہونے کے دوران والو باڈی کے ساتھ سیلنگ کا مرکزی انٹرفیس بناتا ہے۔
BC ساختی ترتیب
BC کنفیگریشن شٹ آف اسمبلی کے اہم اجزاء کے طور پر پلگ، آستین اور باڈی کا استعمال کرتی ہے۔
غیر-لبریکیٹڈ سیلنگ
والو بغیر کسی علیحدہ چکنا کرنے والے نظام کے سیل کرنے کے لیے آستین پر انحصار کرتا ہے۔
پریشر اور ٹیسٹ ڈیٹا
|
پریشر کلاس |
شیل ٹیسٹ |
سگ ماہی ٹیسٹ |
|
کلاس 150 |
3.0 ایم پی اے |
2.2 ایم پی اے |
|
کلاس 300 |
7.5 ایم پی اے |
5.5 ایم پی اے |
|
کلاس 600 |
15.0 ایم پی اے |
11.0 ایم پی اے |
|
کلاس 900 |
22.5 ایم پی اے |
16.5 ایم پی اے |
ٹیسٹنگ مخصوص پریشر کلاس اور قابل اطلاق API 598 اور API 6D کی ضروریات کے مطابق کی جاتی ہے۔
مواد اور سروس کا انتخاب
باڈی اور پلگ مواد
WCB, WCC, CF8, CF8M, CF3, CF3M اور UB6 باڈی اور پلگ کی تعمیر کے لیے دستیاب ہیں۔ مواد کا انتخاب والو کی ترتیب اور سروس کے حالات پر منحصر ہے.
آستین کا مواد
PTFE درجہ حرارت 120 ڈگری تک، RPTFE 180 ڈگری تک اور PPL 260 ڈگری تک کے لیے مخصوص ہے۔ آستین کا درجہ درمیانے درجے کے اصل آپریٹنگ درجہ حرارت کے مطابق منتخب کیا جانا چاہئے۔
سروس میچنگ
باڈی، پلگ اور آستین کے مواد کو سروس میڈیم، آپریٹنگ ٹمپریچر اور پریشر کے حالات سے مماثل ہونا چاہیے۔
معیار اور معائنہ
مواد کی تصدیق
باڈی، پلگ اور دیگر مخصوص اجزاء کو اسمبلی اور حتمی ریلیز سے پہلے آرڈر شدہ مواد کی ضروریات کے مطابق چیک کیا جاتا ہے۔
جہتی معائنہ
کلیدی والو کے طول و عرض کا معائنہ مخصوص کنفیگریشن کے خلاف کیا جاتا ہے، بشمول چہرے-سے{1}}چہرے کے طول و عرض اور فلینج کی ضروریات۔
پریشر اور سگ ماہی ٹیسٹ
ہر والو کو قابل اطلاق پریشر کلاس اور مخصوص معائنہ کے معیار کے مطابق شیل اور سیلنگ ٹیسٹ کا نشانہ بنایا جاتا ہے۔
آپریشن کا معائنہ
پلگ کی نقل و حرکت اور آپریٹنگ میکانزم فنکشن کی تصدیق کے لیے مکمل شدہ والو کو مطلوبہ پوزیشنوں کے ذریعے چلایا جاتا ہے۔
حتمی معائنہ
حتمی معائنہ میں کھیپ سے پہلے والو کی ترتیب، مواد، طول و عرض، آپریشن اور مطلوبہ ٹیسٹ کے نتائج شامل ہیں۔
اکثر پوچھے گئے سوالات
سوال: کوٹیشن کے لیے کونسی معلومات کی ضرورت ہے؟
A: براہ کرم مطلوبہ NPS، پریشر کلاس، سروس میڈیم، آپریٹنگ ٹمپریچر، اینڈ کنکشن، ایکٹیویشن اور مقدار فراہم کریں۔ پروجیکٹ-مخصوص معائنہ یا دستاویزات کی ضروریات کو بھی شامل کیا جانا چاہئے۔
سوال: عام MOQ کیا ہے؟
A: MOQ والو کی ترتیب، مواد اور آرڈر کی گنجائش پر منحصر ہے. قابل اطلاق مقدار کوٹیشن کے دوران تصدیق کی جاتی ہے.
سوال: عام لیڈ ٹائم کیا ہے؟
A: معیاری ترتیب کو عام طور پر آرڈر کی تصدیق کے بعد تقریباً 4-8 ہفتے درکار ہوتے ہیں۔ خصوصی مواد، غیر-معیاری کنفیگریشنز یا زیادہ مقدار میں اضافی پیداواری وقت درکار ہو سکتا ہے۔
سوال: کیا والو کی ترتیب کو اپنی مرضی کے مطابق کیا جا سکتا ہے؟
A: ہاں۔ باڈی اور پلگ میٹریلز، آستین کا مواد، ایکٹیویشن اور دیگر پروجیکٹ-مخصوص تقاضوں کا کوٹیشن کے دوران جائزہ لیا جا سکتا ہے اور پروڈکشن سے پہلے تصدیق کی جا سکتی ہے۔
سوال: کیا معائنہ اور دستاویزات کے تقاضوں کو ترتیب میں بیان کیا جا سکتا ہے؟
A: ہاں۔ کوٹیشن کے دوران مطلوبہ معائنہ کی اشیاء اور دستاویزات پر تبادلہ خیال کیا جاسکتا ہے اور خریداری کی تفصیلات میں شامل کیا جاسکتا ہے۔
سوال: کیا والو کے انتخاب کے لیے تکنیکی مدد دستیاب ہے؟
A: ہاں۔ آرڈر کی تصدیق سے پہلے والو کے سائز، پریشر کلاس، مواد، آستین کے انتخاب، عمل اور سروس کے حالات کا جائزہ لینے کے لیے تکنیکی مدد دستیاب ہے۔
س: فروخت کے بعد -سپورٹ کیا دستیاب ہے؟
A: ڈیلیوری کے بعد تکنیکی مدد، تنصیب کی رہنمائی، آپریشن کی معلومات اور دیکھ بھال کی سفارشات فراہم کی جا سکتی ہیں۔
